Dans cette rubrique je vais essayer de vous expliquer comment j'ai réalisé mon pot inox depuis la matière première jusqu'au montage,avec photos ! il manque juste la soudure générale de l'ensemble qui a été réalisé chez un ami et je n' ai pas voulu faire de photos chez lui. Si vous voulez faire la même chose et qu' il vous manque des infos sur la conception intérieure n' hésitez pas à me contacter je me ferai un plaisir de vous renseigner.
Merci à LUDO,le soudeur, et tous ceux qui m'ont aidé
MATERIEL
Il faut d' abord trouver des tubes de Ø 60 avec coudes (moins de soudures) suivant les dérivations à réaliser,1 tube de Ø 12 long 50 cm environ pour le silencieux, 1 plaque de 14 cm de large sur 1 mètre environ, et un tube inox perforé de trous de Ø 3 à 5 mm pour l' intérieur, le tout chez un revendeur inox. 1 à 2 boules de paille d'acier inox que l' on trouve dans les drogueries où grandes surfaces, et 1m² d' isolant très haute T° (1100°) pour l'intérieur autour de la paille.
ici un revendeur
inox : http://www.dechetcom.com/reseau/annuaires_decouverte.html?fileid=13347_10
ici exemple de laine isolante :http://www.goetz-sa.fr/fibresceramiques1.html
ici exemple de laine inox : http://www.polirmalin.com/laine-dinox-rouleau-p-366.html
ça y est j'ai trouvé
reste plus qu' à remonter ses manches.
Tronçonner le tube de Ø 12 en deux pour réaliser les cotés,
Ensuite couper 2 plaques de 14 x 45 pour obtenir la longueur du silencieux désiré,( 45 cm pour ma part ! ) et pointer les quatres parties ensembles (photo ci-dessous) pour pouvoir tracer les deux embouts dans le reste.
Ne pas oublier de
de temps en temps !
Bon voilà une partie de faite.
La suite consiste à réaliser les deux embouts qui vont fermer le silencieux. Le plus difficile est de percer les trous de Ø 60 mm à chaque extrémité ( entrée et sortie ). Souder les deux tubes sur ces embouts LUDO!! ,
petit plan à la place d' une photo !
Une fois fait, souder le tube perforé sur l' un des embouts LUDO!! et y enrouler la paille d' acier (ce qui évitera à la laine isolante de se désagréger à travers les trous). Enrouler la laine isolante sur la paille (2 à 3 tours) et faire glisser l'ensemble dans la partie silencieux réalisé au départ et la pointer. Ajuster le 2ème embout sur le silencieux et le pointer aussi ( bien sur, le 2ème embout ne sera pas soudé sur le tube perforé, à moins de s' appeler Oudini !!) mais ce n' est pas génant, on a bien travaillé, on l' a mérité !.
Bon ce n' est pas fini, il faut rappeler LUDO!! , il a du boulot, il faut tout souder.

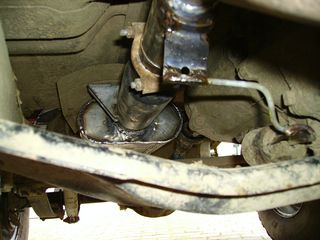

Sur la photo on aperçoit les supports refaits à l'origine.
Il faut maintenant trouver le pot de détente (ici un nissan) qui va être intercalé entre la sortie et le silencieux de manière à libérer les gazs avant d' être réinjecté à l' intérieur. Ci -dessous la photo de l' ensemble.
Voilà c'est fini on le pose et on écoute !
bravo!
Si vous arrivez à faire le même, c' est que mes expliquations sont assez claires!
